先创DCS-5020数字调度系统
时间:2012-09-25 09:13来源:武汉易达通 点击:
次
1111 DCS-5020数字调度台系统设计用于满足中小型调度控制中心的需要。DCS-5020系统系统集成了电话以及数字和模拟无线电控制，可支持多大30个可定义的端口，包括16个基于屏幕的操作员调度台。DCS-5020能够满足各种专业应用需要，如公共安全、应急服务、运输、公用事业和
|
1111DCS-5020数字调度台系统设计用于满足中小型调度控制中心的需要。DCS-5020系统系统集成了电话以及数字和模拟无线电控制，可支持多大30个可定义的端口，包括16个基于屏幕的操作员调度台。DCS-5020能够满足各种专业应用需要，如公共安全、应急服务、运输、公用事业和民营企业。DCS-5020提供许多常规调度台系统所具备的功能，基于分布式结构，即使有多个操作员席位也不HTML浏览器功能支持访问地理信息系统（GIS）地图等其他操作应用程序，并提供了访问支持信息的途径，如：来电号码信息、程序、电话本HTML拨号和视频图像。
|

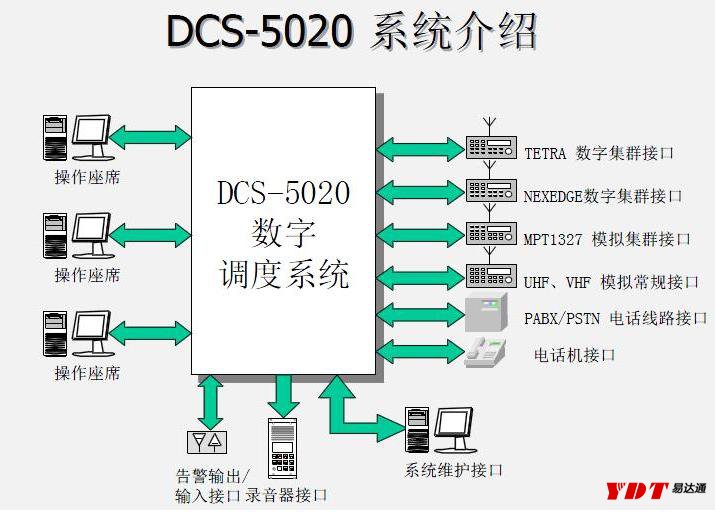

1111DCS-5020 采用先进的分布式交换结构，其主要特色是没有单一中心控制设
备来控制系统间的数据、语音的交换。这种分布式交换结构给系统提供最大的安
全性和灵活性。可满足客户对系统结构的不同要求。系统可安装在同一地点，或
者分布在多个不同地点，或者不同地域。 |
1111DCS-5020 数字交换机是该系统的控制中心和信息交换中心。操作台、收发信机和电话三者之间的话音及控制信令，都通过DCS-5020 数字交换机的控制和交换来完成。它比采用模拟技术的有线/无线控制装置不管在技术、功能或是可靠性方面都提高了一个层次。它采用了目前先进的DSP 技术，具有丰富接口模块，如有线、常规无线、模拟集群、数字集群等，还设置有E1 方式的接口，极大方便了系统的
扩展和联网。 |
|
 |
|
二、功能及特点 |
|
■ |
无线电调度Radio Dispatch |
|
|
|
|
■ |
接听呼叫Call Taking |
|
|
|
|
■ |
小型交换机/公共电话网接入 |
|
|
|
|
■ |
互联 |
|
|
|
|
■ |
公共地址 |
|
|
|
|
■ |
信道监听 |
|
|
|
|
■ 扩充性和弹性 |
|
●
|
1 至 6 个座席，多达 30 个物理接口 |
|
●
|
接口类型多样化 |
|
●
|
本地和广域联网 |
|
●
|
可根据需要平滑升级到ACOM 大型调度系统(100 个座席，400 个物理接口) |
|
■ 高可靠性和可用性 |
|
●
|
分布式系统结构，完全无阻塞 |
|
●
|
E1 环路可设置为单环，或有自愈（ self-healing ）功能的双环 |
|
■ 使用工业标准调度系统硬件 |
|
●
|
设备来源广，可选择不同荧屏类型、尺寸 |
|
●
|
成本效益、可支持度、可升级能力高 |
|
■ 直观、友善的调度用户界面 |
|
●
|
操作员荧屏显现可根据需要现场进行设置；可选择性地控制所有信道 |
|
●
|
最多可设置180 个按键，控制48 个信道 |
|
●
|
可将客户应用综合到系统中 |
|
●
|
触摸屏、按键颜色改变、操作程序、网页浏览器 |
|
●
|
可实现通过IP 传输语音和图像（VoIP） |
|
■ 提供数据处理和交换，具有常规无线、有线、集群等各种接口，便于级联扩容 |
|
■ 每台DCS-5020 具有4 个接口插槽，可接1 个调度坐席，最多可接4 路无线信道或者4 路有线 |
|
■ 模块式插板 |
|
●
|
DCOAM 操作员音频板 |
|
●
|
双4 线E&M 接口板 |
|
●
|
双E1 接口/双光纤接口板 |
|
●
|
BDRM 双无线接口板 |
|
●
|
双PBX/PSTN 电话线接口板 |
|
●
|
双电话机接口板 |
|
●
|
模拟集群接口板 |
|
●
|
数字集群接口板 |
|
|
三、操作台介绍 |
|
111操作台是系统的调度指挥中心，由它向系统发出各种指令，指挥系统完成各种信息或信令交换任务，如转换信道、发出呼叫、拨出电话等。并接收由系统交换来的各种信号：如收发信叫接收的音频信号、报警信号、呼叫信号、电话等； |
|
每个操作台包含1 个DCS-5020 和和以下的周边设备： |
|
● |
耳麦 |
|
● |
耳麦插座 |
|
● |
桌面型喇叭 |
|
● |
桌面型麦克风 |
|
● |
脚踏式PTT 控制器 |
|
● |
计算机 |
|
● |
显示屏（触摸屏） |
|
● |
连接电缆 |
|
|
操作台的布局连接图如下图所示： |
 |
|
四、DCS-5020 调度软件介绍 |
|
● |
具有灵活的、直观的、友善的图形用户界面（GUI） |
|
● |
DCS5020 操作员屏幕可根据客户具体要求进行设计、编排 |
|
● |
操作员屏幕可根据操作员的需求进行布局。图形用户界面可基于传统的按键形式，也可基于图形，或两者的结合 |
|
|
|
● |
灵活的图形用户界面为操作员提供直接、高效率的信息和控制功能。例如，基于图形的控制屏幕适合于需显示大量位置信息，如标示报警、控制位置、基地台在地图的具体位置、建筑物内电话等 |
|
|
|
● |
屏幕的图形、按键大小、形状、颜色、文字全部可根据操作员需求进行用户化编排。屏幕可编排只与操作机具体等员操作相关的功能和资源 |
|
|
 |
|
|
五、DCS-5020应用 |
|
●中小型控制中心 |
|
DCS-5020系统为警察、消防、医疗救护、大型活动、工矿企业、港口等中小型控制中心提供经济的解决方案。有线与无线的结合，使调度员能够执行有线接听和无线调度的任务，DCS-5020可作为重要活动的指挥中心，但又不影响主控制中心的日常运作。 |
|
●TETRA无线接入调度系统 |
|
DCS-5020系统通过多个TETRA固定车台连接到TETRA系统，而不是采用直接连接方式。无线接入调度系统适用于无法使用有线连接，或受设备间地点所限的应用。DCS-5020可连接M232数据/话音复用器，通过电话线拨号，或ISDN线路实现远程接入。 |
|
●机动指挥中心 |
|
把DCS-5020系统置于汽车，或移动载具作为机动指挥中心，为特别活动、重大事件、事故处理提供指挥调度。调度员可与多个TETRA通话组，常规无线电台，或有线通话，与相关人员保持联系。DCS-5020电话接口可连接到GSM终端，提供移动电话服务。 |
|
●备用控制中心 |
|
DCS-5020系统为TETRA运营商提供特殊的应用，在系统重要部件故障时，确保基本的通信。当网络控制器，基站链路，或主设备间故障时，DCS-5020备用方案可维持控制中心调度员与外勤人员之间的关键通信联系。 |
|
●综合控制中心 |
|
DCS-5020系统为常规模拟向TETRA数字集群过渡提供桥梁作用。调度员能够通过一个座席管理多种网络的通话。在网络之间，调度员可通过“派接”或“多方通话”方式，让不同网络的移动台用户实现互联互通。 |
